TI-004 Kompensator-Fragebogen
|
Die TI-004 mit unserem Kompensator-Fragebogen unterstützt Sie bei der Anfrage und der Auslegung des für Sie geeigneten Weichstoff-Kompensators |
Wie man es nicht machen soll
|
Wie man viel Geld sparen kann
|
|
|
Falsche Auslegung aufgrund fehlender Angaben |
Fachgerechte Auslegung |
|
|
Falsch ausgelegter Bandkompensator ohne vorgeformte Wölbung |
|
|
|
Falsch ausgelegte Vorisolation führt zu Schaden am Kompensator: Lebensdauer nur drei Wochen |
Fachgerechte Auslegung:
Bandkompensator mit vorgeformter Wölbung und anwendungsgerechter Vorisolation: Lebensdauer 6 Jahre |
|
Die vollständige Angabe aller Betriebsparameter garantiert eine korrekte Auslegung. Hier im Video zu sehen: Unbekannte Druckschwankungen / Pulsation an einem Gewebekompensator, die zu einem verstärkten Verschleiß führen können.
Der von der RAL-Gütegemeinschaft bereitgestellte Kompensator-Fragebogen TI-004 hilft Ihnen bei Ihrer Anfrage/Bestellung und fragt alle relevanten Betriebs-Patrameter ab. |
|
TI-007 Schraubverbindungen für Weichstoff-Kompensatoren
|
Die TI-007 gibt Ihnen die notwendigen Informationen zu Schraubverbindungen |
Wie man es nicht machen soll
|
Wie man viel Geld sparen kann
|
|
|
Schraubenanzugsmomente nicht beachtet: Deshalb Schraubenverbindung lose.
Dies führt zu Leckagen und dem Austritt von Medium. |
Das Beachten der korrekten Schrauben-anzugsmomente ist Vorrausetzung um eine ausreichende Dichtigkeit zu erreichen.
|
|
|
TI-008 Lagerung, Verpackung und Transport von Weichstoffkompensatoren
|
Wichtige Informationen zur Lagerung, Verpackung und dem Transport erhalten Sie in der TI-008. |
Wie man es nicht machen soll
|
Wie man viel Geld sparen kann
|

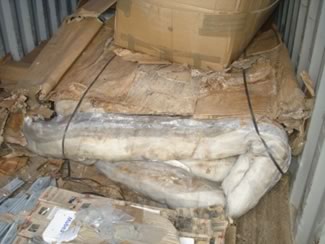

Falsche Lagerung: Nichtbeachtung der Lagervorschriften: Unbedingt trocken lagern und erst kurz vor der Montage entnehmen. |
Fachgerechte Lagerung |
|
Verpackung erst kurz vor der Montage entfernen |
|
|
|
Unbedingt Hinweise und Piktogramme beachten |
|
|
Anheben von Weichstoff-Kompensatoren nur an den dafür vorgesehenen Anschlagpunkten, nicht an den Montagehaltern. (Hier wurden die Kran-Ösen nicht verwendet.) |
Natürlich unter Verwendung von geeigneten Lastaufnahmemitteln und unter Beachtung der einschlägigen Sicherheitsvorschriften. |
|
|
TI-009 Montageplanung von Weichstoffkompensatoren
|
Alle notwendigen Informationen zur Planung der Montage eines Weichstoff-Kompensators sind in der TI-009 kompakt zusammen gefasst. |
Wie man es nicht machen soll
|
Wie man viel Geld sparen kann
|
|
|
Fehlende Bohrungen im Eckradius und verbogene Stahlteile können zu Undichtigkeiten führen. |
Bohrungen auf dem Eckradius zur Erreichen der optimalen Dichtigkeit. |
|
|
Fehler bei der Montageplanung; Stütze berührt den Kompensatorbalg. Ausfall des Kompensators vorprogrammiert. |
Ein gute Organisation und Planung der Montage erleichtert den Montageablauf und sorgt dafür, dass alles zum rechten Zeitpunkt vorhanden ist. |
|
|
Stütze berührt den Kompensatorbalg |
|
|
|
TI-010 Montage von Weichstoffkompensatoren
|
Korrekt ausgeführter Klemmleistenstoß (schräge oder gerade Ausführung zulässig) |
Wie man es nicht machen soll
|
Wie man viel Geld sparen kann
|
|
|
Orientierung Schraube, Abstand der Klemmleistensegmente und Klemmleistenstoß ohne Unterlegblech |
Richtige Orientierung der Schrauben.
Abstand der Klemmleistensegmente.
Klemmleistenstoß mit Unterlegblechen
Fluchtende Befestigungsteile und Bohrungen |
|
|
Abbrennen eines Montagehalters – dadurch Beschädigung des Kompensators |
Korrekt ausgeführter Klemmleistenstoß (schräge oder gerade Ausführung zulässig) |
|
|
Beschädigung durch Einwirkung von Hitze und Feuer |
|
|
|
Schrauben teilweise falsch herum gesteckt.
Klemmleistenstoß ohne Unterlegbleche. |
|
|
|
TI-011 Isoliervorschriften für Weichstoffkompensatoren
|
Die TI-011 kann Sie vor Schäden durch falsch oder fehlerhaft ausgeführte Isolierungen im Kompensatorbereich bewahren |
Wie man es nicht machen soll
|
Wie man viel Geld sparen kann
|
|
|
Falsch ausgeführter Berührungsschutz und Isolation hindern die Wärmeabfuhr. |
Berührungsschutz mit möglicher Konvektion und Wärmeabfuhr |
|
|
Nach Abnahme des Berührungsschutzes: Falsch ausgeführte Anschlussisolation |
Fachgerechte Ausführung:
Anschlussisolation bis an den Flansch, freie Konvektion |
|
|
Halb einisolierter Gewebekompensator. Dadurch gehinderte Konvektion und Wärmestau. Zusätzlich Gefahr der Beschädigung durch scharfkantige Bleche. |
|
|
|
Hitzeabstrahlung kann wegen nicht bzw. falsch ausgeführter Außen-Isolierung zu Beschädigung am Weichstoff-Kompensator führen. |
|
|
|
TI-012 Wartungsarbeiten an Weichstoffkompensatoren im Rahmen der Anlagenrevision
|
Die TI-012 kann Ihnen helfen die Standzeit von Weichstoff-Kompensatoren zu erhöhen und Sie vor einem vorzeitigen Ausfall zu bewahren. |
Wie man es nicht machen soll
|
|
|
|
Chaos bei der Montage kann zu Beschädigungen führen |
|
|
|
TI-013 Toleranzen für Anschlussteile und Einbaumaße von Weichstoffkompensatoren
|
In der TI-013 finden Sie Alles über Toleranzen an Weichstoff-Kompensatoren. |
Wie man es nicht machen soll
|
Wie man viel Geld sparen kann
|
|
Vom Hersteller bereits eingearbeiteter lateraler Leitungsversatz verringert die Spannungen und erhöht die Lebensdauer. Hierzu müssen die Versätze so genau wie möglich ausgemessen werden. |
|
|
Überschreitung der lateralen Montagetoleranzen |
|
|
|
|
|
TI-015 Sicherheitsmanagement von Weichstoffkompensatoren
|
Die TI-015 gibt Ihnen wichtige Hinweise zum sicheren Umgang mit Weichstoff-Kompensatoren. |
Wie man es nicht machen soll
|
Wie man viel Geld sparen kann
|
|
|
Montage-Stelle nicht mit Gerüst gesichert.
Dadurch große Unfall- und Verletzungsgefahr. |
Montage-Stelle mit Gerüst ausgestattet. Monteure tragen ihre persönliche Schutzausrüstung PSA.
Dadurch sichere, zügige und vorschrifts-mäßige Montage möglich.
Das spart Zeit, Geld und Nerven |
|
|
Absturzgefahr |
|
|
|
